Cấu tạo và kích thước tiêu chuẩn của buồng thang máy

Trước khi lắp đặt thang máy bạn cần biết chính xác kích thước và các thông số quan trọng của thang để xây dựng phù hợp với thiết kế công trình. Một trong số những kích thước quan trọng phải kể đến là kích thước buồng thang máy. Vậy kích thước tiêu chuẩn của buồng thang máy là bao nhiêu hay làm sao để xác định được kích thước này? Hãy cùng thang máy Việt Đông Hải tìm hiểu thông qua bài biết dưới đây.

Buồng thang máy là gì?

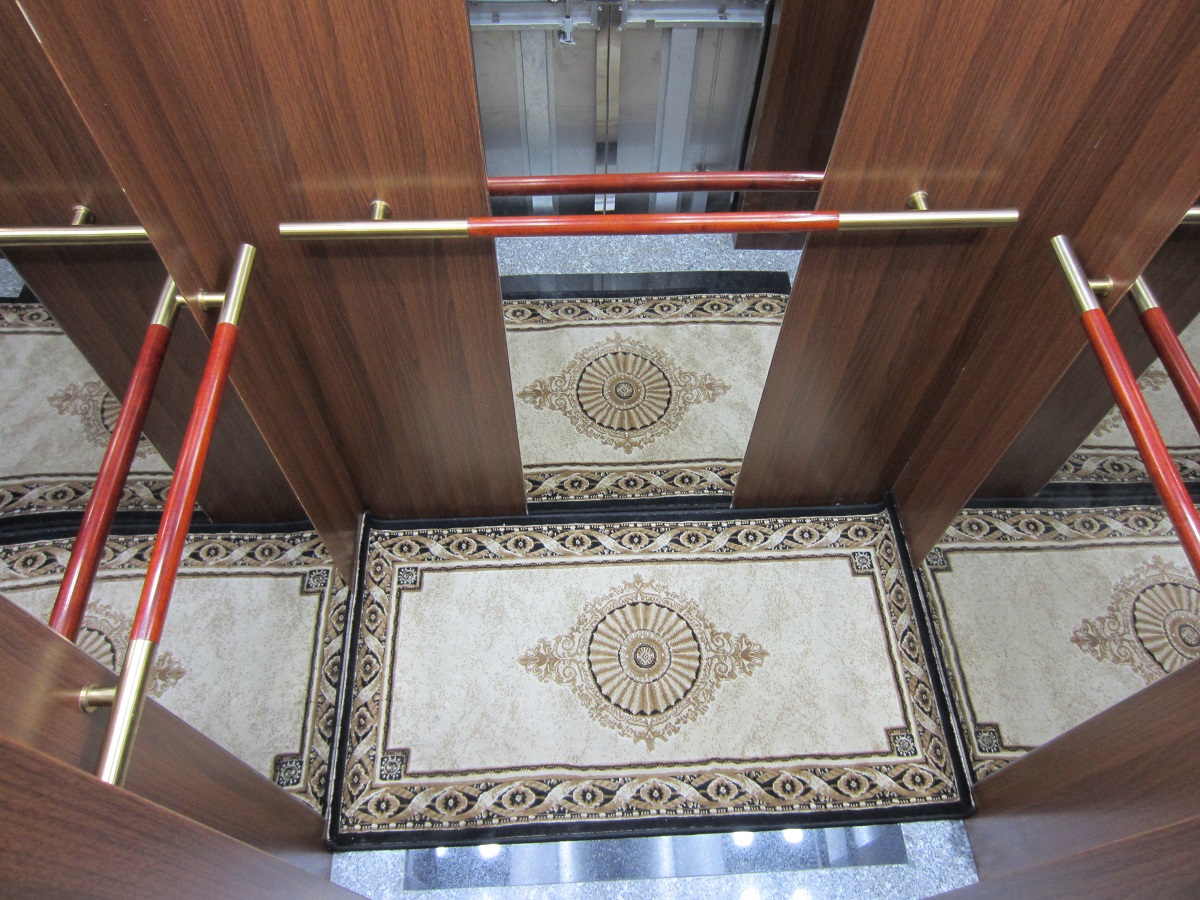

Buồng thang máy (hay cabin thang máy) là phần không gian dành cho người đứng hoặc đặt hàng hóa vào bên trong khi cần di chuyển lên xuống. Đây là nơi người sử dụng tiếp xúc nhiều nhất trong hệ thống thang máy. Vì vậy việc tính toán kỹ lưỡng kích thước sẽ giúp tối ưu hóa không gian sử dụng của người dùng và tránh các sai sót xảy ra trong quá trình thiết kế và lắp đặt.

Cấu tạo của buồng thang máy

Một cabin thang máy hoàn chỉnh thường được cấu tạo từ nhiều bộ phận khác nhau tạo sự liên kết và đảm bảo an toàn cho người sử dụng, các bộ phận cấu thành gồm:

Khung chịu lực: Phần khung thường được làm từ thép định hình giúp tăng khả năng chịu lực cho buồng thang. Mức chịu lực của khung phải lớn hơn gấp nhiều lần tải trọng của thang nhằm đảm bảo tính an toàn và độ bền cao.

Vách phòng thang: Là phần giới hạn không gian buồng thang, các vách thường được làm từ những vật liệu như inox sọc nhuyễn, inox gương hoặc bằng laminate,…

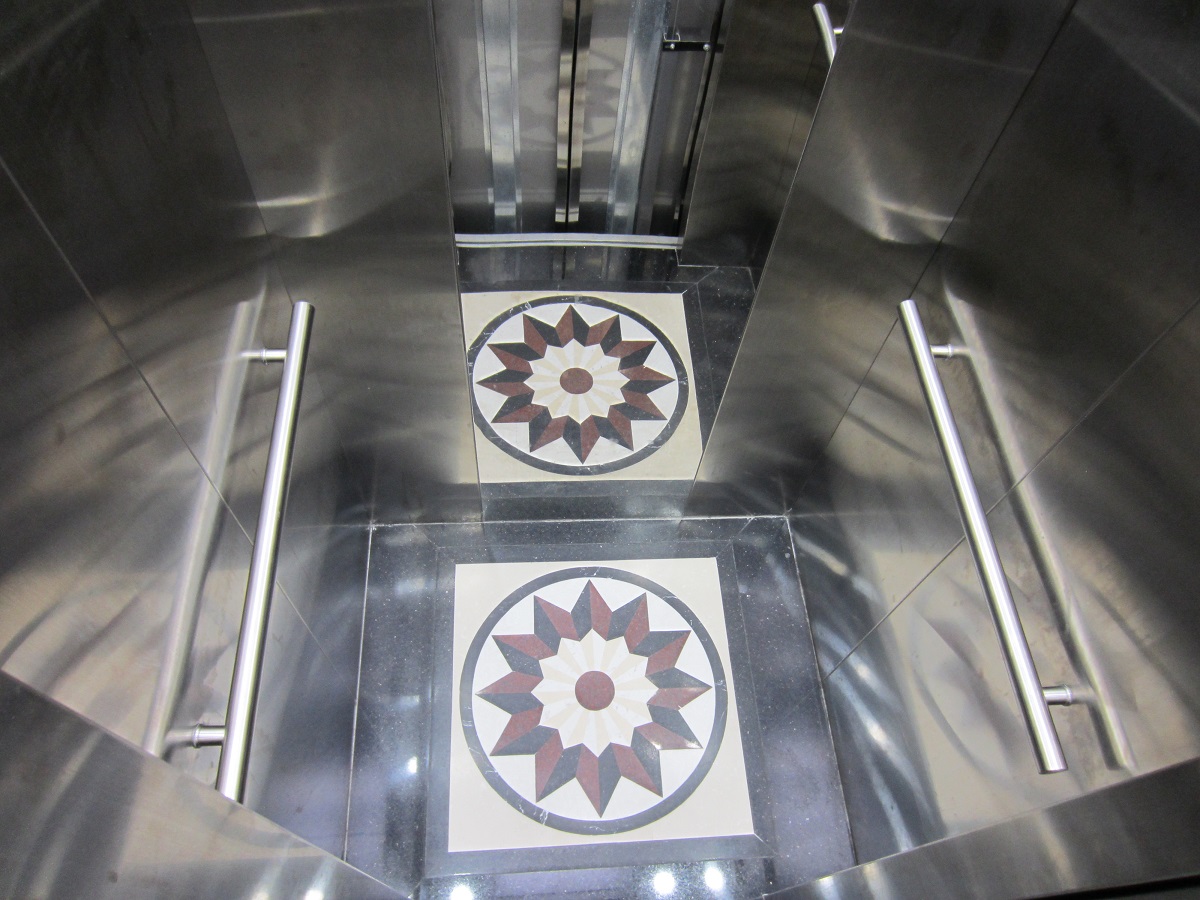

Sàn phòng thang: Được cấu thành từ 2 loại sàn chính gồm sàn cố định và sàn di động. Sàn cố định là phần được gắn cố định với khung chịu lực tạo đế cho sàn di động. Sàn di động là phần mặt sàn tiếp xúc trực tiếp với hành khách sử dụng và các đồ vật. Chất liệu tạo ra sàn thang thường được làm từ gỗ, đá tự nhiên hoặc đá nhân tạo.

Cửa phòng thang: Liên kết và di chuyển lên xuống cùng với phòng thang. Khác với cửa tầng, cửa phòng thang giúp che chắn và bảo đảm an toàn cho hành khách và đồ vật bên trong cabin. Cửa phòng thang thường được làm từ những vật liệu giống với vách để tạo sự liên kết và tính đồng bộ.

Tay nắm: Có 2 dạng tay nắm chính gồm dạng thanh tròn và thanh dẹp. Tay nắm thường được làm từ các vật liệu như inox hoặc hợp kim với nhiều mẫu mã khác nhau tùy thuộc vào sở thích của khách hàng.

Trần giả: Được thiết kế đa dạng, kết hợp giữa những tấm thép sơn tĩnh điện và các vật liệu inox phù hợp cho từng loại buồng thang. Trần giả là lớp trang trí giúp che đi nóc buồng thang và những bộ phận như hệ thống đèn, hệ thống quạt thông gió…

Bảng điều khiển: Có chức năng điều khiển thang máy lên xuống theo yêu cầu từ hành khách, các nút bấm số tầng tương ứng với số tầng của tòa nhà, ngoài ra còn có các nút bấm chức năng có ký hiệu tương ứng.

Một số kích thước tiêu chuẩn của buồng thang máy

Thông số buồng thang máy gia đình tải trọng 225KG

Tải trọng: 225KG.

Số người: 3 người/lượt..

Tốc độ: 15m/phút – 30m/phút – 45m/phút.

Khoảng mở cửa: 700 (JJ) * 2100 (HH).

Kích thước buồng thang máy: 750 (AA) * 900 (BB) * 2200 (HH).

Kích thước hố thang: 1350 (HW) * 1100 (HD).

Thông số buồng thang máy gia đình tải trọng 300KG

Tải trọng: 300KG..

Số người: 4 người/lượt.

Tốc độ: 15m/phút – 30m/phút – 45m/phút.

Khoảng mở cửa: 700 (JJ) * 2100 (HH).

Kích thước buồng thang máy: 750 (AA) * 900 (BB) * 2200 (HH).

Kích thước hố thang: 1350 (HW) * 1250 (HD).

Thông số buồng thang máy gia đình tải trọng 375KG

Tải trọng: 375KG.

Số người: 5 người/lượt.

Tốc độ: 15m/phút – 30m/phút – 45m/phút – 60m/phút.

Khoảng mở cửa: 800 (JJ) * 2100 (HH).

Kích thước buồng thang máy: 900 (AA) * 1000 (BB) * 2200 (HH).

Kích thước hố thang: 1500 (HW) * 1350 (HD).
