Cấu tạo của thang máy gia đình gồm những gì?

Table of Contents

Thang máy gia đình là dòng thang máy được lắp đặt tại nhà riêng, thường có số điểm dừng từ 3-5 tương ứng với những ngôi nhà từ 3-5 tầng. Để sử dụng thang máy gia đình an toàn và hiệu quả thì việc tìm hiểu cấu tạo của thang máy và các bộ phận cấu thành nên thang máy sẽ giúp bạn cảm thấy yên tâm hơn khi sử dụng. Trong bài viết dưới đây, thang máy Việt Đông Hải sẽ giúp bạn hiểu rõ hơn về cấu tạo của thang máy gia đình và những điều bạn cần lưu ý khi lắp đặt thang máy.

Cấu tạo của thang máy gia đình

Cũng giống như các loại thang máy khác trên thị trường, cấu tạo của thang máy gia đình được hình thành từ nhiều bộ phận quan trọng như: Máy kéo, hệ thống tủ điện và các thiết bị khác.

Hệ thống điện của thang máy gia đình

Hệ thống thang máy gia đình không thể không kể đến phần điện, đây là phần quan trọng quyết định tín hiệu truyền đi của thang máy. Trong phần điện của thang máy sẽ được phân chia thành 2 phần điện chính, bao gồm:

  • Tủ điện trên phòng máy: Trung tâm mọi hoạt động của thang máy. Hệ thống tủ điện bao gồm bộ điều khiển tín hiệu (PLC hoặc bo xử lý), bộ điều khiển tốc độ (biến tầng), hệ thống relay, các công tắc tơ và các bo mạch trung gian…
  • Phần điện được trang bị bên trong hố thang: Bao gồm cáp tín hiệu, các công tắc giới hạn hành trình, hệ thống điều khiển trên nóc cabin, hệ thống chiếu sáng dọc hố thang máy.

Hệ thống cơ khí của thang máy gia đình

Các bộ phận cơ khí này giống như phần khung sườn đảm bảo cho thang máy hoạt động ổn định, giúp người dùng có hiệu quả sử dụng cao, phần cơ khí bao gồm các bộ phận:

Máy kéo

Máy kéo được xem là bộ phận chính trong cấu tạo của thang máy. Có chức năng dẫn động hộp giảm tốc theo một tốc độ nhất định làm quay puli, kéo cabin và đối trọng lên xuống theo hướng đã thiết lập. Máy kéo có 2 loại gồm máy kéo có hộp số và máy kéo không hộp số.

Rail dẫn hướng

Bao gồm rail dẫn hướng cho cabin và rail dẫn hướng cho đối trọng, được lắp đặt dọc theo hố thang nhằm dẫn hướng cho cabin và đối trọng di chuyển theo vị trí thiết kế. Ngoài ra, rail dẫn hướng phải đảm bảo độ cứng để giữ trọng lượng cabin và tải trọng bám chặt khi bộ thắng cơ hoạt động (trong trường hợp đứt cáp hoặc cabin di chuyển xuống với tốc độ vượt quá tốc độ cho phép).

Đối trọng

Là bộ phận dùng để cân bằng tải trọng của cabin với mục đích tạo lực căng cáp, từ đó tạo lực ma sát nhất định giữa cáp và puly, ngoài ra đối trọng thang máy còn giúp giảm công suất máy kéo (thay vì phải kéo nguyên khối lượng của cabin và khối lượng của thang thì khi có đối trọng mức tải mà động cơ phải kéo chỉ bằng ½ tải trọng của thang).

Cabin thang máy

Nhắc đến cấu tạo của thang máy gia đình không thể thiếu cabin thang máy. Đây là bộ phận quan trọng dùng để chứa hành khách và hàng hóa khi di chuyển lên xuống giữa các tầng. Thông thường, phần khung cabin được làm từ thép định hình, trong khi đó các vách cabin được cấu tạo từ các chất liệu như inox sọc nhuyễn, inox tráng gương hoặc được ốp bằng gỗ.

Hệ thống bảo vệ vượt tốc

Hệ thống bảo vệ chống vượt tốc là thiết bị quan trọng có nhiệm vụ kiểm soát và đảm bảo tốc độ thang máy luôn trong giới hạn cho phép đã được cài đặt trước. Trong trường hợp cabin vượt tốc độ cho phép, khi đó hệ thống thắng khẩn cấp sẽ được kích hoạt và kéo phanh cơ được lắp đặt ở đáy cabin thông qua sợi cáp được kết nối sẵn, sau đó cabin sẽ được dừng lại ngay lập tức và bám chặt vào rail dẫn hướng.

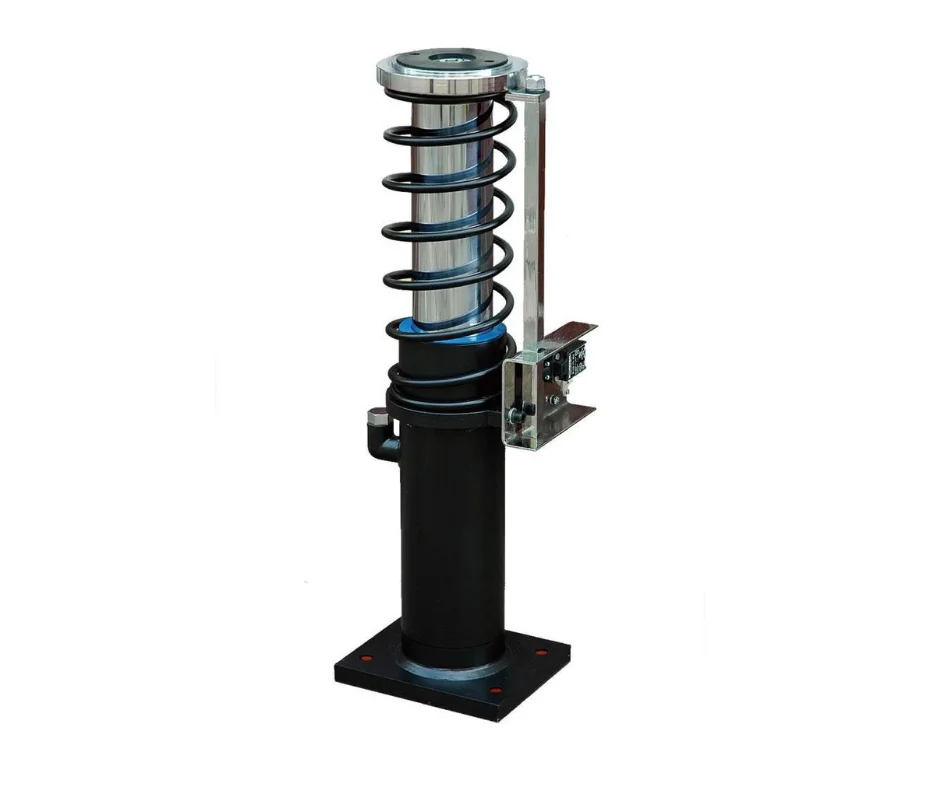

Giảm chấn thang máy

Được lắp đặt dưới hố Pit thang máy. Có vai trò triệt tiêu lực quán tính của cabin, khi thang máy gặp sự cố xảy ra làm cabin thang máy di chuyển xuống thì giảm chấn là hệ thống an toàn cuối cùng giúp đỡ cabin và giảm lực tác động của cabin lên hố thang.

Hệ thống cửa thang máy

Hệ thống cửa thang máy giúp cho cửa tầng và cửa cabin hoạt động đóng/mở tự động khi thang máy dừng tầng chính xác. Việc đóng mở thang máy được thực hiện bằng cách sử dụng lưỡi mở cửa bên trong cửa cabin thang máy, cửa sẽ tự động mở khi chạm sàn. Hai kiểu mở cửa chủ yếu là tự động và cửa mở bằng tay có cơ chế hoạt động giống nhau, chỉ khi thang đã dừng đúng tầng thì cửa thang mới được mở.

Hệ thống cứu hộ tự động

Trong các bộ phận cấu tạo của thang máy gia đình phải có bộ cứu hộ tự động để cứu hộ trong trường hợp mất điện đột ngột. Khi nguồn điện gặp sự cố, ngay lập tức nguồn điện dự phòng của bộ cứu hộ tự động cung cấp nguồn điện dự phòng giúp động cơ thang máy tiếp tục hoạt động để đưa cabin thang máy về tầng gần nhất và mở cửa cho hành khách bên trong di chuyển ra ngoài.
