Quy trình lắp đặt thang máy hoàn thiện theo tiêu chuẩn

Thang máy ngày càng trở nên phổ biến và được lắp đặt nhiều trong các công trình như tòa nhà văn phòng, chung cư, nhà phố hoặc các trong các công trình dân sinh. Sử dụng thang máy giúp việc di chuyển trở nên nhanh chóng, thuận tiện và dễ dàng hơn. Đồng thời thang máy cũng là phương tiện di chuyển yêu cầu đảm bảo độ an toàn cao nhất. Quy trình lắp đặt thang máy theo tiêu chuẩn được xây dựng nhằm mục đích kiểm soát chất lượng chi tiết từng phần trong toàn bộ công việc giám sát thi công, thực thi lắp đặt hệ thống thang máy nhằm đảm bảo chất lượng và an toàn tuyệt đối khi bàn giao cho khách hàng.

Quy trình lắp đặt thang máy theo tiêu chuẩn

Bước 1. Công tác chuẩn bị

Chuẩn bị các yếu tố đảm bảo quy trình lắp đặt thang máy và an toàn lao động.

Kiểm tra và dọn dẹp chướng ngại vật trước các cửa tầng, che chắn và gắn biển cảnh báo nguy hiểm tại các vị trí cần thiết, các đường lên xuống.

Vận chuyển dụng cụ, thiết bị vào vị trí thi công.

Chuẩn bị nguồn điện hỗ trợ thi công (Vị trí nguồn điện, công suất nguồn điện, nối điện vào máy hàn và các dụng cụ cần thiết khác…).

Lắp đặt hệ thống chiếu sáng khu vực thi công.

Lắp đặt sàn thi công, kiểm tra cáp nối và đưa vào đúng vị trí. Sàn thi công được làm với kích thước tùy thuộc theo giếng thang (gồm nhiều tấm gỗ dầy khoảng 20mm ghép lại với nhau, khung xương sử dụng xà gồ loại 100 * 200mm).

Thả dây cáp an toàn dọc theo giếng thang.

Lắp đặt Palan vào các vị trí cần thiết.

Bước 2. Định vị lắp đặt

Dùng giàn thao tác để thực hiện các công tác đóng giàn.

Đóng các giàn chuẩn trên và chuẩn dưới theo đúng kích thước, vị trí của bản vẽ kỹ thuật.

Thả dọi để lấy thông số chuẩn theo thực tế.

Tính toán để thả dọi định vị các vị trí theo kích thước chuẩn.

Định vị toàn bộ các điểm chuẩn của giàn chuẩn trên và chuẩn dưới.

Bước 3. Lắp đặt giá đỡ rail dẫn

Dùng giàn thao tác để thi công lắp đặt giá đỡ và dựng rail dẫn hướng.

Dựa theo các dây dọi định vị để gắn đà kiềng đỡ rail dẫn hướng vào các giầm trên vách giếng thang theo đúng khoảng cách cho phép (tối thiểu 2400mm) .

Bước 4. Lắp đặt rail dẫn hướng

Đưa toàn bộ hệ thống rail dẫn hướng cabin và đối trọng vào giếng thang (chú ý các đầu nối âm dương).

Liên kết các thanh rail dọc theo chiều dài của giếng thang, dựng rail từng cây một, lưu ý phần an toàn trong khi kéo bằng palan hoặc ròng rọc, gá tạm thời vào các rail đã dựng vào giá đỡ.

Căn chỉnh và định vị theo đúng tiêu chuẩn của Hãng sản xuất dựa vào các dây dọi định vị dọc giếng thang. Chú ý các vị trí nối rail.

Bước 5. Lắp đặt cụm động cơ máy kéo

Lắp đặt các giầm đỡ cụm máy kéo vào vị trí (chú ý các đầu nối vào giầm bê tông tối thiểu trên 120mm). Kiểm tra lại trước khi định vị hai đầu.

Đưa cụm máy kéo vào vị trí.

Căn chỉnh lại vị trí theo bản vẽ và theo kích thước tiêu chuẩn. Định vị dụm giàn đỡ máy kéo.

Bước 6. Lắp đặt khung đối trọng và khung buồng máy

Đưa khung đối trọng vào vị trí, lắp đặt bộ phận dẫn hướng đối trọng, căn chỉnh theo tiêu chuẩn của hãng sản xuất.

Đưa khung chịu lực của buồng thang vào vị trí, lắp đặt bộ dẫn hướng buồng thang, căn chỉnh tạm thời.

Lắp sàn buồng thang vào vị trí.

Lắp đặt bộ phanh bảo hiểm trên phòng máy và liên kết với khung buông thang bằng cáp.

Căn chỉnh độ thăng bằng của sàn theo tiêu chuẩn của hãng sản xuất. Kiểm tra lại toàn bộ trước khi định vị sàn.

Kéo sàn buồng thang lên tầng trên cùng.

Bước 7. Lắp đặt cáp tải

Kiểm tra độ dài hành trình theo bản vẽ và theo thực tế để cắt cáp theo đúng tiêu chuẩn.

Liên kết cáp vào đầu nối bằng chì nung chảy, kiểm tra kỹ các đầu nối, sau khi đổ chì xong phải nhìn thấy đầu cáp để kiểm tra.

Đưa cáp tải vào vị trí, định vị hai đầu cáp trên khung đối trọng và trên khung buồng thang. Căn chỉnh đều độ căng của các sợi cáp, chú ý căn chỉnh đầu cáp phía khung buồng thang để bộ giám sát tải có sự đồng đều trên tất cả các sợi cáp.

Kiểm tra lại độ bám của phanh bảo hiểm

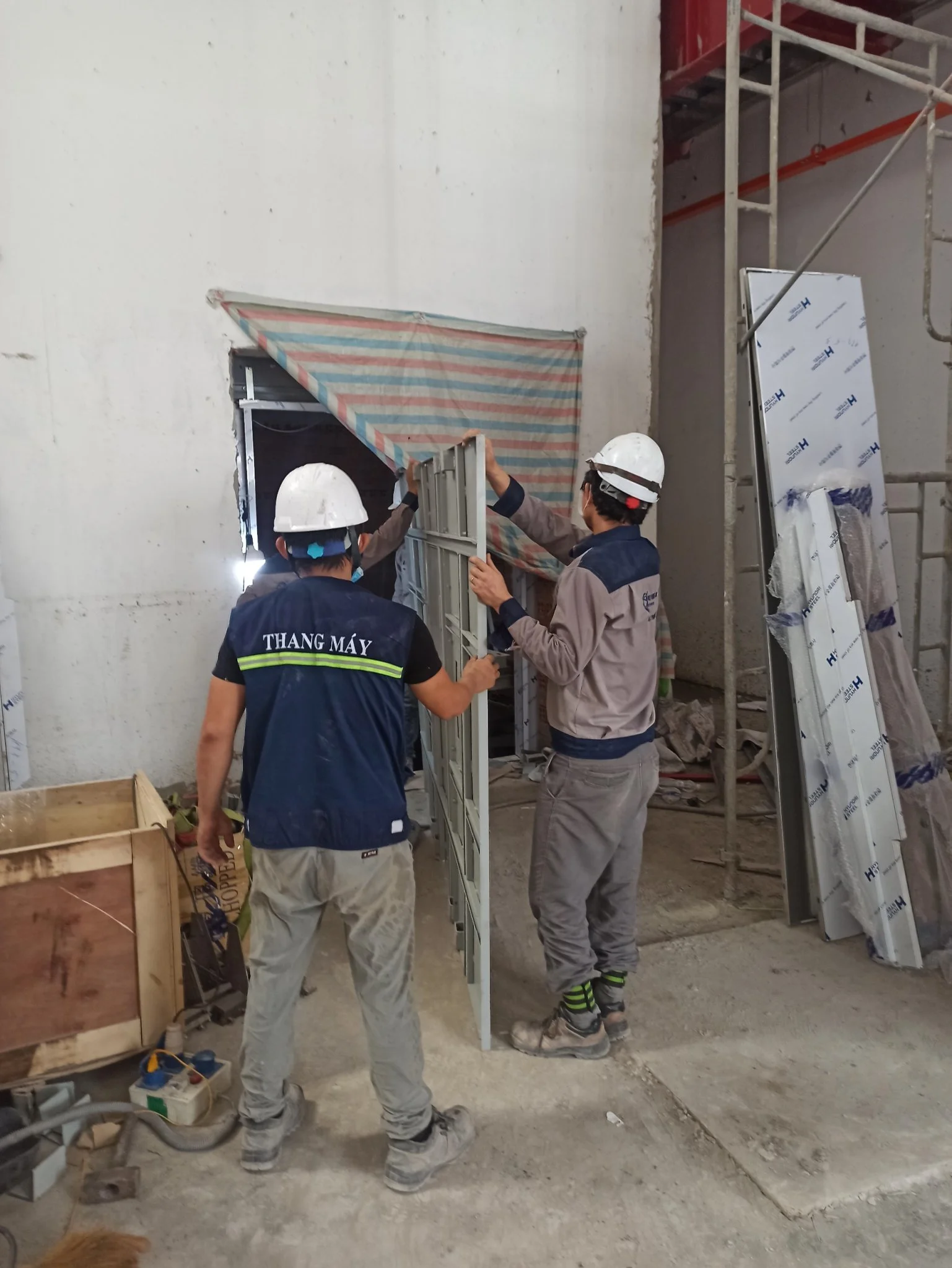

Bước 8. Lắp đặt cửa tầng

Dùng sàn buồng thang thay giàn thao tác thi công, lắp đặt phần cửa tầng theo thứ tự từ tầng trên cùng xuống. Lưu ý trước khi lắp đặt phải có cốt nền chính xác của tòa nhà.

Lắp bậc cửa tầng trước, sau đó lắp đầu cửa, dựng khung định vị theo đúng kích thước tiêu chuẩn, lắp bộ cánh cửa. Căn chỉnh toàn bộ theo các thông số của nhà sản xuất.

Sau khi lắp đặt xong phần cửa tầng dùng báo hoặc nilong bọc lại toàn bộ bộ cửa để không bị trầy xước trong quá trình xây dựng.

Bước 9. Lắp vách cabin thang máy

Kiểm tra và căn chỉnh lại sàn cabin, căn chỉnh hệ thống rail dẫn hướng cabin (lưu ý trước khi lắp đặt vách cabin cần kiểm tra lại các công tắc điện dưới đáy cabin).

Lắp đặt từng vách theo đúng quy trình lắp đặt thang máy, căn chỉnh toàn bộ cabin.

Lắp cửa cabin, lắp bộ truyền cửa.

Căn bộ truyền cửa.

Lắp đặt các bộ phận hố Pit.

Bước 10. Kiểm tra toàn bộ các phần đã lắp đặt

Làm các công tác nghiệm thu lắp đặt nội bộ và với khách hàng nếu có yêu cầu từ chủ đầu tư.

Kiểm tra các bộ phận đã lắp đặt theo đúng quy trình lắp đặt thang máy.

Bước 11. Lắp đặt phần điện cho thang máy

Lắp đặt phần điện trên phòng máy (phần việc này có thể tiến hành trước ngay sau khi lắp đặt cụm máy kéo tại bước 5 hoặc thực hiện quy trình lắp đặt thang máy theo tiêu chuẩn).

Kiểm tra tủ điện và động cơ, kiểm tra hệ thống nguồn cung cấp, vận hành tốc độ chậm trên phòng máy.

Thi công hệ thống dây cửa tầng và dây dọc hố, dây chạy theo buồng thang.

Thi công phần điện trên nóc và trong buồng thang.

Lắp đặt và căn chỉnh cảm biến vị trí đếm và dừng tầng.

Lắp đặt và căn chỉnh hệ thống giới hạn hành trình.

Vệ sinh phòng thang.

Bước 12. Kiểm tra trước khi vận hành thang máy

Kiểm tra lại toàn bộ các lắp đặt theo đúng quy trình lắp đặt thang máy.

Kiểm tra nguồn điện cung cấp.

Vệ sinh và bôi trơn các bộ phận truyền động cơ khí.

Kiểm tra bộ phận bôi trơn rail dẫn hướng.

Kiểm tra lại toàn bộ các thông số về phần cơ khí.

Kiểm tra các bộ phận điện, thông số theo đúng tiêu chuẩn của hãng sản xuất.

Kiểm tra nguội phần điện, mạch điện chính và mạch điện an toàn.

Vận hành thang máy ở tốc độ cao chế độ nhân công và tự động.

Vận hành các chế độ mở rộng nếu có.

Vệ sinh và làm các công tác nghiệm thu kỹ thuật nội bộ, xúc tiến công tác hồ sơ để kiểm định an toàn.

Bước 13. Công tác khác

Vệ sinh toàn bộ thang máy và các vị trí liên quan.

Tiến hành công việc kiểm định theo TCVN.

Hoàn thiện hồ sơ lý lịch thang máy.

Bàn giao cho chủ đầu tư.

Bước 14. Vận hành thử thang máy

Vận hành thử thang máy, dùng các thiết bị chuyên dụng kiểm tra lại lần cuối và căn chỉnh (nếu có)

Tại bước này, thang máy vẫn chưa cho phép hành khách sử dụng.

Bước 15. Kiểm định thang máy

Sau khi mọi công việc đã được thực hiện, hoàn thàn theo đúng quy trình lắp đặt thang máy cần kiểm tra kỹ lưỡng trước khi thực hiện kiểm định.

Kiểm định thang máy được thực hiện bởi đơn vị đo lường kiểm định trực thuộc Bộ LĐTBXH Việt Nam cấp. Nhằm đảm bảo quy trình lắp đặt thang máy cung cấp lắp đặt đạt tiêu chuẩn an toàn do nhà nước quy định.

Bước 16. Bàn giao thang máy và hướng dẫn

Thực hiện công tác vệ sinh, căn chỉnh lần cuối.

Bàn giao các giấy tờ liên quan: phiếu bảo hành thang máy, giấy tờ nhập khẩu liên quan.

Hướng dẫn sử dụng chi tiết và các lưu ý một số thông tin liên quan…

Thực hiện quy trình lắp đặt thang máy theo tiêu chuẩn là vô quan cần thiết và quan trọng vì thang máy là một hệ thống thiết bị liên quan trực tiếp đến an toàn tính mạng người sử dụng, bất kì công tác lắp đặt nào nếu không thực hiện đúng theo quy trình lắp đặt thang máy tiêu chuẩn có thể tiềm ẩn những rủi ro và sự cố nguy hiểm. Vì vậy, công tác lắp đặt cần đảm bảo thực hiện theo đúng quy trình lắp đặt thang máy tiêu chuẩn an toàn mới có thể đưa vào vận hành, nhằm nâng cao chất lượng sản phẩm đảm bảo an toàn cho người sử dụng.
