Tư Vấn Thiết Kế & Thi Công Hố Thang Máy | Bản Vẽ CAD Chuẩn Kỹ Thuật

Chỉ cần hố thang máy lệch vài chục mm so với bản vẽ của hãng thang, công trình có thể phải đục phá, gia cố kết cấu và chậm tiến độ cả tuần. Đó là lý do việc tư vấn thiết kế & thi công hố thang máy cần được thực hiện ngay từ giai đoạn thiết kế móng, trước khi bê tông được đổ xuống.

Thực tế, nhiều sự cố không đến từ thiết bị mà đến từ phần thô: hố PIT thiếu độ sâu, tầng OH không đủ chiều cao, thành hố không thẳng đứng, hay hố PIT bị thấm nước sau vài tháng sử dụng. Những lỗi này thường chỉ lộ ra khi đơn vị lắp đặt vào công trình, lúc việc sửa chữa đã rất tốn kém.

Bài viết dành cho kiến trúc sư, nhà thầu và chủ nhà đang ở giai đoạn làm móng hoặc xây thô. Bạn sẽ nắm được cách đọc bản vẽ kỹ thuật hố thang máy, bảng kích thước hố PIT thang máy tham khảo, giải pháp chống thấm hố PIT thang máy, các lỗi thi công thường gặp, cùng bản vẽ CAD và checklist nghiệm thu tải miễn phí từ đội ngũ kỹ sư Việt Đông Hải (VDH).

TƯ VẤN THIẾT KẾ & THI CÔNG HỐ THANG MÁY

Hố thang máy là gì? Vì sao phải tư vấn thiết kế ngay từ giai đoạn móng?

Hố thang máy (hay giếng thang) là không gian kín theo phương thẳng đứng, chứa cabin, đối trọng, ray dẫn hướng và các thiết bị an toàn. Phần này do nhà thầu xây dựng thi công, nhưng kích thước lại phụ thuộc hoàn toàn vào thiết bị của hãng thang, nên việc tư vấn phải bắt đầu trước khi bản vẽ móng được duyệt.

Cấu tạo hố thang máy

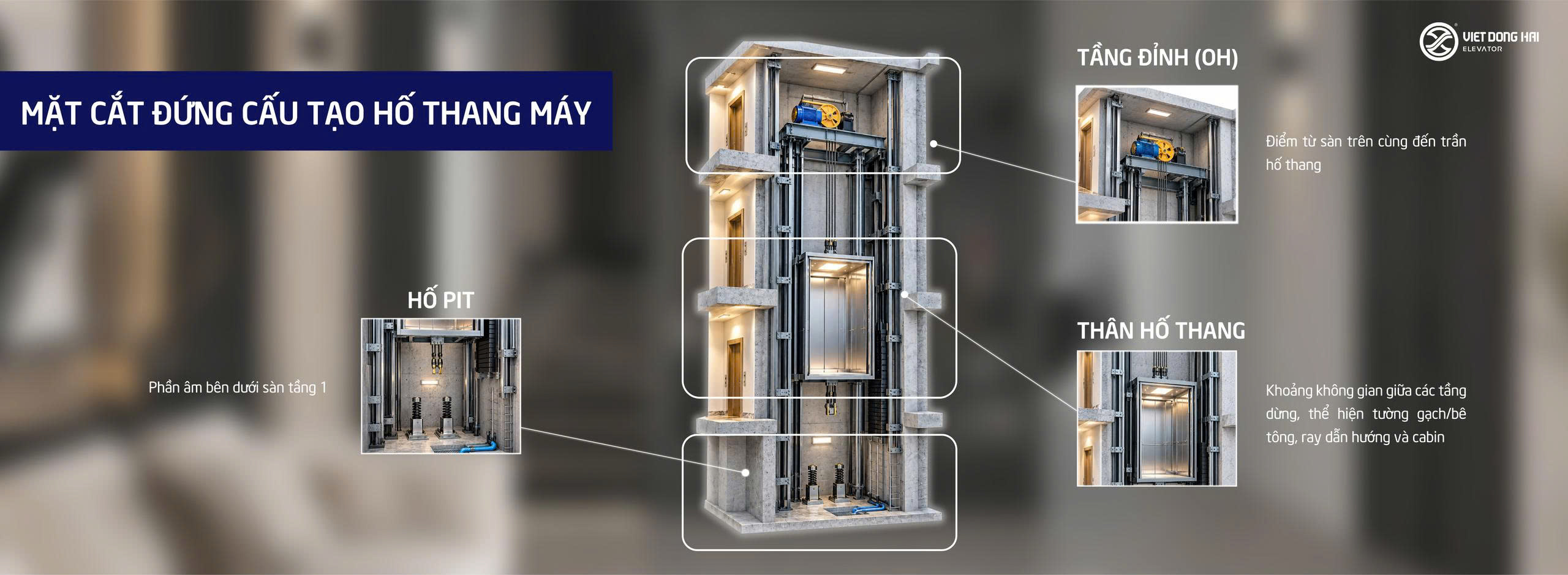

Cấu tạo hố thang máy: hố PIT, thân hố, tầng đỉnh (OH)

• Hố PIT: Là phần hố thang nằm sâu hơn cốt sàn của tầng dừng thấp nhất. Hố PIT chứa bộ giảm chấn và tạo khoảng không an toàn khi cabin xuống vị trí thấp nhất. Đây cũng là khu vực dễ bị thấm nước nhất của hố thang.
• Thân hố: Là phần không gian từ đáy hố PIT lên đến tầng đỉnh, được bao bởi tường hoặc khung kết cấu. Kích thước thông thủy (rộng x sâu) và độ thẳng đứng của thân hố quyết định việc lắp ray, cabin và độ êm khi vận hành.
• Tầng đỉnh (OH – Overhead): Là khoảng không từ sàn tầng dừng cao nhất đến trần hố thang. OH đảm bảo khoảng an toàn khi cabin lên cao nhất và chứa thiết bị đỉnh hố. Thiếu chiều cao OH sẽ gây khó khăn lớn khi lắp đặt và nghiệm thu.

Vì sao hố thang phải chốt trước khi đổ móng?

• Hố PIT nằm dưới cốt sàn tầng 1, nên phải đào và đổ bê tông cùng móng. Không thể bổ sung sau khi móng đã hoàn thành.
• Sửa chữa sau khi đổ bê tông rất tốn kém: Phải phá dỡ, gia cố, kéo dài tiến độ và có thể ảnh hưởng đến kết cấu chịu lực của toàn bộ công trình.
• Kỹ sư kết cấu cần thông số của hãng thang (kích thước hố, độ sâu PIT, chiều cao OH, tải trọng tác dụng lên đáy hố và dầm đỡ) để hoàn thiện bản vẽ. Chưa chọn thang thì bản vẽ kết cấu có thể phải làm lại.

Phân định trách nhiệm của các bên

Lưu ý: Hãy chốt hãng và dòng thang trước khi kỹ sư kết cấu hoàn tất bản vẽ. Đây là bước dễ bị bỏ sót nhất và thường dẫn đến sai sót ở các giai đoạn tiếp theo.

📞 Bạn đang chuẩn bị đào móng hoặc lên bản vẽ thiết kế?

Đừng để sai một ly đi một dầm! Hãy liên hệ ngay Hotline 1900 9495 hoặc Zalo 0931 31 55 95 để đội ngũ kỹ sư Việt Đông Hải hỗ trợ tư vấn thông số hố thang chuẩn xác nhất cho công trình của bạn!

Quy trình tư vấn thiết kế & thi công hố thang máy từ A–Z

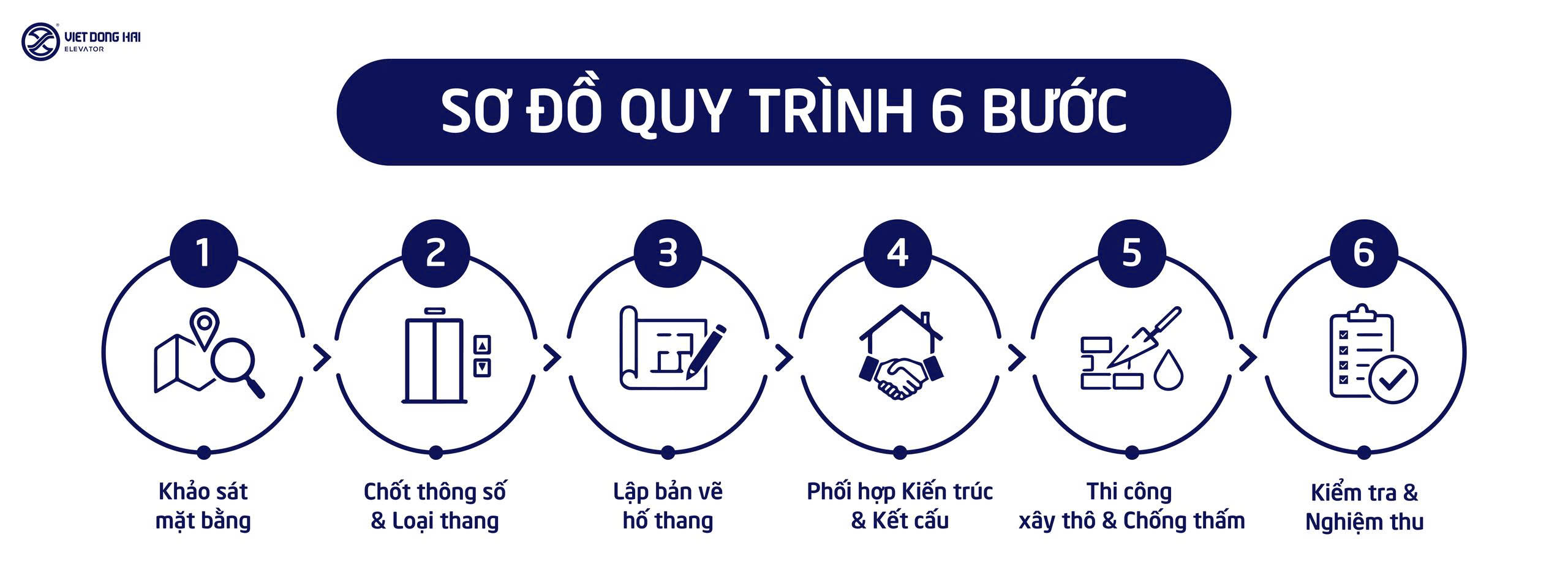

Quy trình tư vấn thiết kế & thi công

Một quy trình tư vấn thiết kế & thi công hố thang máy chuẩn gồm 6 bước, đi từ khảo sát đến nghiệm thu. Làm đúng thứ tự giúp hố thang khớp thiết bị ngay từ đầu, hạn chế tối đa việc đục phá sửa chữa phần thô.

1. Khảo sát mặt bằng, công năng, số tầng, tải trọng: Kỹ sư xác định vị trí đặt thang, số điểm dừng, nhu cầu di chuyển hoặc vận chuyển hàng hóa, đồng thời kiểm tra điều kiện nền móng thực tế.
2. Chọn loại thang và chốt thông số: Dựa trên khảo sát, gia chủ và kiến trúc sư chọn loại thang (có hoặc không phòng máy, thang kính hoặc thang tiêu chuẩn), tải trọng và hãng thiết bị. Từ đây có thông số kỹ thuật chính xác về hố PIT, OH và kích thước thông thủy.
3. Lập bản vẽ hố thang (mặt bằng, mặt cắt): Đơn vị thang máy cung cấp bản vẽ yêu cầu hố thang theo thiết bị đã chọn, thể hiện chi tiết kích thước, cao độ, vị trí lỗ chờ cửa tầng và dầm đỡ.
4. Phối hợp với bản vẽ kết cấu và kiến trúc: Kỹ sư kết cấu đưa thông số vào bản vẽ móng và tường hố. Kiến trúc sư rà soát để OH không bị vướng mái, bể nước hay sàn kỹ thuật. Bước này đảm bảo hoàn tất trước khi đổ móng.
5. Thi công hố thang theo từng giai đoạn: Nhà thầu thực hiện đào và đổ hố PIT cùng móng, xây dựng thân hố theo độ thẳng đứng yêu cầu, chừa lỗ chờ và hoàn thiện đỉnh hố. Công tác chống thấm hố PIT được xử lý ngay từ giai đoạn làm móng.
6. Kiểm tra và nghiệm thu hố thang trước khi lắp thiết bị: Các bên đo kiểm kích thước thông thủy, độ thẳng, độ sâu PIT, chiều cao OH, chống thấm và nguồn điện chờ. Chỉ tiến hành lắp thiết bị khi hố thang đạt yêu cầu nghiệm thu.

Bảng công việc cần làm ở từng giai đoạn công trình

Lời khuyên: Hãy mời đơn vị thang máy tham gia ngay ở bước thiết kế. Hầu hết lỗi hố thang đều phát sinh vì thông số thiết bị đến quá muộn so với tiến độ thi công phần thô.

Bản vẽ kỹ thuật hố thang máy: Gồm những gì và đọc thế nào?

Bản vẽ kỹ thuật hố thang máy là tài liệu thể hiện chi tiết kích thước, cao độ và kết cấu mà nhà thầu phải tuân thủ khi xây dựng. Đọc đúng bản vẽ giúp phát hiện sai lệch ngay từ phần thô, khi việc điều chỉnh còn đơn giản.

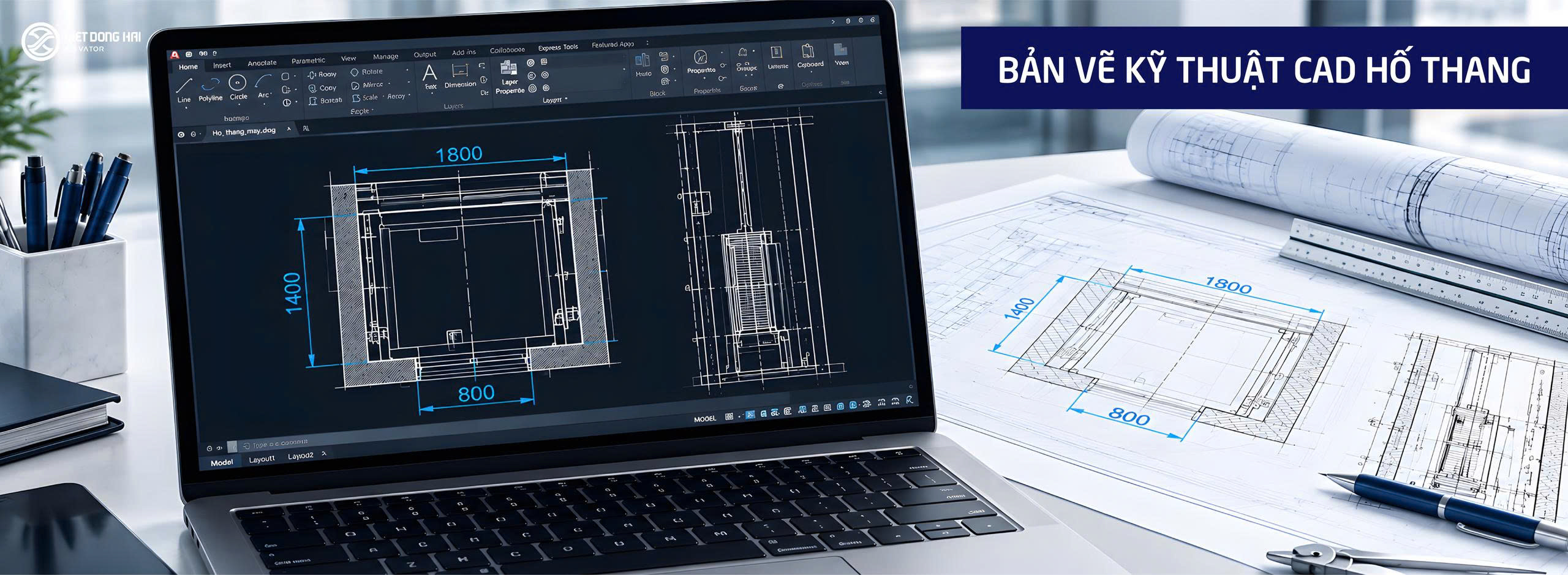

Đọc bản vẽ kỹ thuật CAD hố thang

Một bộ bản vẽ hố thang tiêu chuẩn gồm những gì?

• Mặt bằng hố thang các tầng: Kích thước thông thủy và vị trí hố so với trục công trình.
• Mặt cắt dọc: Mối quan hệ chiều cao giữa hố PIT, các tầng dừng và OH.
• Chi tiết hố PIT: Độ sâu, hố thu nước, vị trí bộ giảm chấn và tải trọng tác dụng lên đáy hố.
• Chi tiết đỉnh hố và OH: Cao độ trần hố, vị trí dầm hoặc móc treo thiết bị đỉnh.
• Vị trí chờ cửa tầng: Kích thước và cao độ lỗ chờ cửa của từng tầng.
• Dầm đỡ và lỗ chờ: Vị trí dầm, bản thép chờ, lỗ chờ cho ray và cáp.
• Vị trí hệ thống điện: Tủ điều khiển, nguồn điện chờ và hệ thống tiếp địa.

Những kích thước và cao độ bắt buộc phải kiểm tra

Khi đối chiếu bản vẽ với thực tế thi công, hãy kiểm tra kỹ các thông số sau:

• Chiều rộng và chiều sâu thông thủy: Đo giữa hai mặt tường hoàn thiện (đã trát/tô), không đo trên cốp pha hay tường gạch thô.
• Chiều sâu PIT: Tính từ cốt sàn tầng dừng thấp nhất đến đáy hố sau khi hoàn thiện lớp chống thấm và láng nền.
• Chiều cao OH: Tính từ mặt sàn hoàn thiện của tầng dừng cao nhất đến điểm thấp nhất của trần hố hoặc dầm đỡ.
• Chiều cao tầng: Cao độ từng tầng phải khớp chính xác với bản vẽ, vì sai số cộng dồn sẽ gây lệch vị trí cửa tầng.
• Độ thẳng đứng: Thân hố không được nghiêng hoặc vặn quá dung sai cho phép theo tiêu chuẩn kỹ thuật của nhà sản xuất.
• Vị trí tim cửa: Lệch tim cửa sẽ ảnh hưởng trực tiếp đến việc lắp ray, cabin và hệ thống cửa tầng.

Lưu ý quan trọng khi sử dụng bản vẽ mẫu

Bản vẽ mẫu mang tính chất tham khảo để lập phương án thiết kế sơ bộ. Kích thước hố, PIT và OH thực tế phụ thuộc vào hãng thang, dòng thiết bị, tốc độ vận hành và kiểu cửa. Vì vậy, trước khi đưa vào hồ sơ thi công chính thức, hãy để kỹ sư của đơn vị thang máy xác nhận thông số.

Bạn đã có bản vẽ kiến trúc/kết cấu? Gửi ngay bản vẽ về email info@vdhcorp.com hoặc Zalo 0931 31 55 95, đội ngũ kỹ sư Việt Đông Hải sẽ rà soát kỹ thuật miễn phí giúp bạn!

Kích thước hố PIT thang máy: Bao nhiêu là đủ?

Không có một con số cố định cho mọi công trình. Kích thước hố PIT thang máy phụ thuộc vào hãng chế tạo, dòng thiết bị, tải trọng và tốc độ thiết kế. Các con số chính xác luôn phải căn cứ theo tài liệu kỹ thuật của thiết bị được chọn.

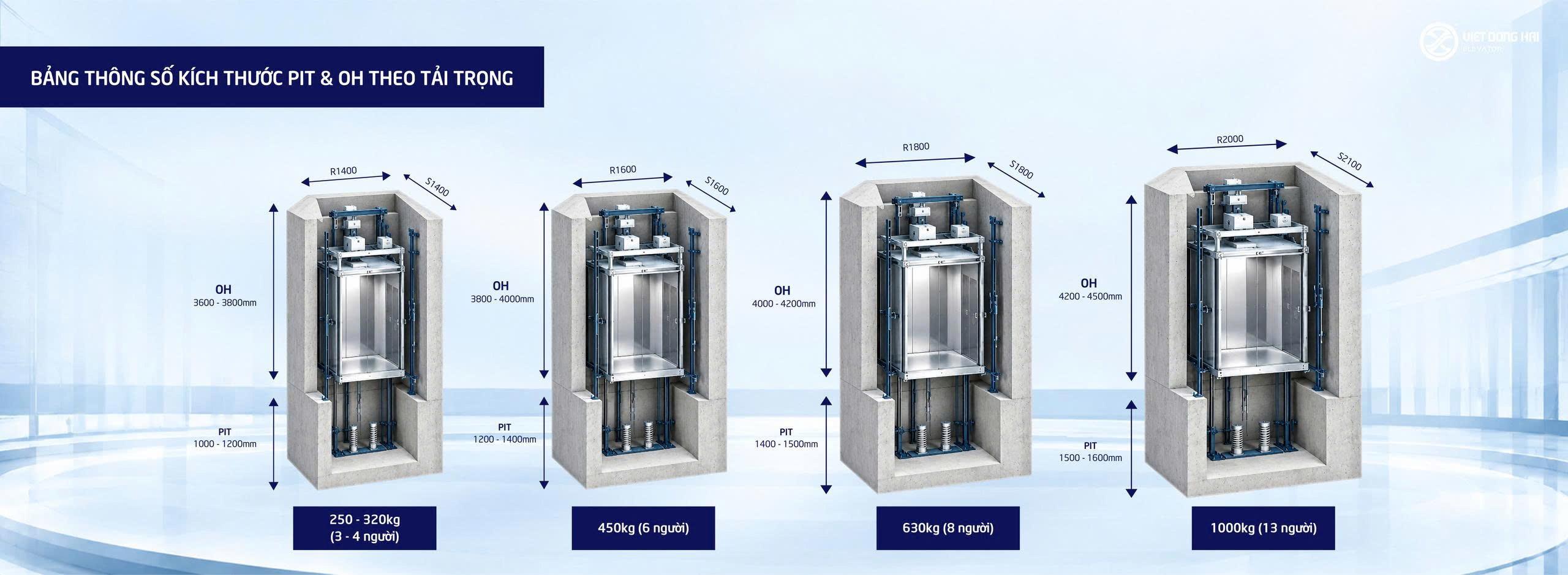

Bảng thông số Kích thước PIT & OH theo tải trọng

Hố PIT thang máy là gì, có vai trò gì?

Hố PIT là phần hố thang nằm âm dưới cốt sàn tầng dừng thấp nhất, đóng vai trò:

• Đảm bảo khoảng không an toàn: Tạo không gian bảo vệ khi cabin xuống vị trí thấp nhất hoặc vượt quá hành trình tầng dừng cuối.
• Bố trí bộ giảm chấn: Lắp đặt hệ thống giảm chấn cho cabin và đối trọng nhằm hấp thụ lực tác động khi có sự cố.
• Không gian bảo trì: Tạo môi trường thao tác an toàn cho kỹ sư khi kiểm tra, bảo dưỡng dưới đáy cabin.

Bảng kích thước hố PIT, hố thang, OH tham khảo theo tải trọng

(Lưu ý: Bảng dưới đây mang tính chất tham khảo chung. Thông số thực tế phụ thuộc vào từng hãng và dòng thang).

Ghi chú: Thông số áp dụng cho thang máy tiêu chuẩn có/không phòng máy, tốc độ 60m/phút.

Các yếu tố ảnh hưởng đến độ sâu PIT và chiều cao OH

• Tốc độ vận hành: Tốc độ càng cao đòi hỏi khoảng không an toàn ở cả đáy (PIT) và đỉnh (OH) càng lớn.
• Tải trọng thiết kế: Tải trọng lớn kéo theo kích thước cabin, đối trọng và bộ giảm chấn lớn hơn.
• Dòng thang: Thang có phòng máy, không phòng máy, thang kính hay thang thủy lực có yêu cầu khoảng không khác nhau.
• Kiểu cửa: Cửa mở lùa một bên hay mở trung tâm ảnh hưởng đến chiều rộng thông thủy của hố.

Giải pháp hố PIT nông cho nhà cải tạo

Với công trình nhà ở đã hoàn thiện, không thể đào sâu móng hoặc gặp mực nước ngầm cao, gia chủ có thể lựa chọn các dòng thang máy chuyên dụng hố PIT nông (chỉ từ 300mm – 500mm) hoặc không cần đào hố PIT sâu.

• Ưu điểm: Thi công nhanh, hạn chế đục phá kết cấu móng cũ, giảm thiểu rủi ro chạm mực nước ngầm.
• Lưu ý: Lựa chọn tải trọng và tốc độ sẽ bị giới hạn hơn so với thang hố PIT tiêu chuẩn.

Xử lý ra sao khi hố PIT hoặc OH thi công bị thiếu kích thước?

Nếu phát hiện hố thang đã xây bị thiếu kích thước, cần thông báo ngay cho đơn vị thang máy để khảo sát. Các hướng xử lý kỹ thuật có thể cân nhắc:

1. Đổi sang dòng thang hoặc thương hiệu có yêu cầu kích thước linh hoạt hơn.
2. Điều chỉnh cao độ sàn hoàn thiện để bù lại phần chiều sâu/chiều cao thiếu hụt.
3. Điều chỉnh giảm tốc độ định mức của thang (nếu nhà sản xuất cho phép).

Lưu ý an toàn: Trong trường hợp việc thiếu hụt kích thước làm ảnh hưởng đến không gian an toàn bắt buộc theo tiêu chuẩn (TCVN 6395:2008 / TCVN 7628:2007), bắt buộc phải thi công đục phá hoặc gia cố kết cấu theo phương án thiết kế của kỹ sư. Tuyệt đối không tự ý cắt giảm các khoảng không an toàn tối thiểu.

Chống thấm hố PIT thang máy: Giải pháp & Quy định kỹ thuật

Chống thấm hố PIT thang máy bắt buộc phải được tính toán và xử lý ngay từ giai đoạn làm móng. Khi hố đã thi công xong và lắp đặt thiết bị, việc xử lý thấm ngược rất phức tạp và tốn kém.

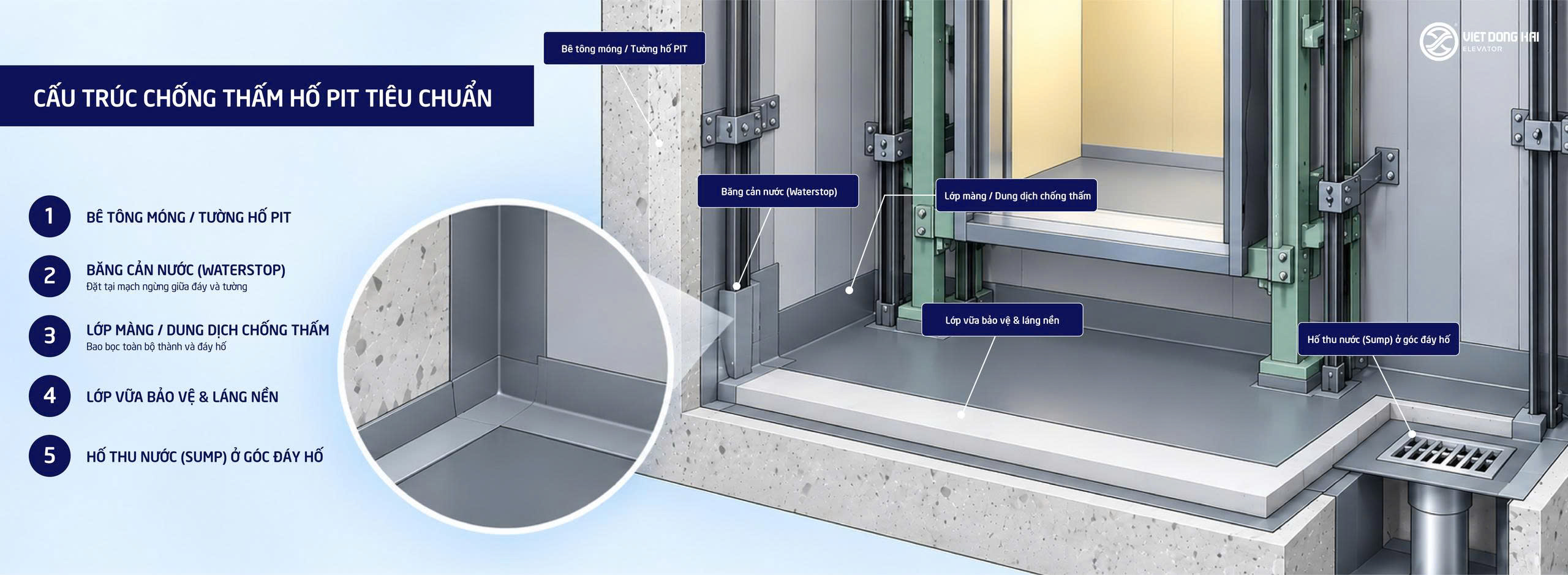

Cấu trúc chống thấm hố PIT tiêu chuẩn

Vì sao hố PIT dễ bị thấm nước?

Hố PIT nằm âm dưới lòng đất nên chịu tác động trực tiếp từ nước ngầm và độ ẩm thổ dưỡng. Tại các khu vực đô thị như TP.HCM hay các tỉnh ĐBSCL với đặc thù nền đất thấp và mực nước ngầm cao, rủi ro thấm nước hố PIT càng lớn.

Hậu quả của việc hố PIT bị thấm:

• Gây hư hỏng thiết bị: Nước gây gỉ sét, hư hỏng bộ giảm chấn, hệ thống công tắc hành trình và cảm biến dưới đáy hố.
• Nguy cơ mất an toàn điện: Sự hiện diện của nước trong môi trường có thiết bị điện làm tăng rủi ro rò rỉ điện.
• Giảm tuổi thọ công trình: Nước xâm nhập lâu ngày gây ăn mòn cốt thép và mục rữa bê tông.

Bảng so sánh các phương pháp chống thấm hố PIT

Quy trình thi công chống thấm hố PIT chuẩn kỹ thuật

1. Vệ sinh bề mặt: Làm sạch hoàn toàn bụi bẩn, dầu mỡ, vữa thừa trên bề mặt bê tông hố PIT.
2. Xử lý mạch ngừng & khuyết tật: Đặt băng cản nước (waterstop) tại mạch ngừng giữa đáy và thành hố; trám trét các vị trí bê tông bị rỗ tổ ong.
3. Thi công lớp chống thấm: Thi công vật liệu chống thấm (màng khò, sơn thẩm thấu hoặc dung dịch chống thấm) theo đúng quy chuẩn kỹ thuật.
4. Thử nước nghiệm thu: Tiến hành ngâm nước thử nghiệm trong 24–48 giờ để kiểm tra độ kín nước trước khi hoàn thiện láng nền.
5. Làm lớp bảo vệ: Cán lớp vữa bảo vệ bề mặt chống thấm trước khi lắp đặt thiết bị thang máy.

Trách nhiệm thi công chống thấm thuộc về ai?

Theo quy định xây dựng thông thường, công tác chống thấm hố PIT thuộc phạm vi thi công của nhà thầu phần thô dưới sự chỉ đạo của kỹ sư kết cấu. Đơn vị thang máy có trách nhiệm đưa ra các yêu cầu kỹ thuật, kiểm tra xác nhận hố PIT khô ráo trước khi tiếp nhận mặt bằng lắp đặt.

Để đảm bảo quyền lợi, chủ đầu tư cần quy định rõ trong hợp đồng xây dựng về cam kết thời gian bảo hành chống thấm hố PIT đối với nhà thầu thô.

10 lỗi thường gặp khi thi công hố thang máy & Cách phòng tránh

Hầu hết sai sót ở hố thang máy không xuất phát từ thiết bị mà do công tác xây dựng phần thô. Bảng tổng hợp dưới đây giúp bạn chủ động phòng tránh:

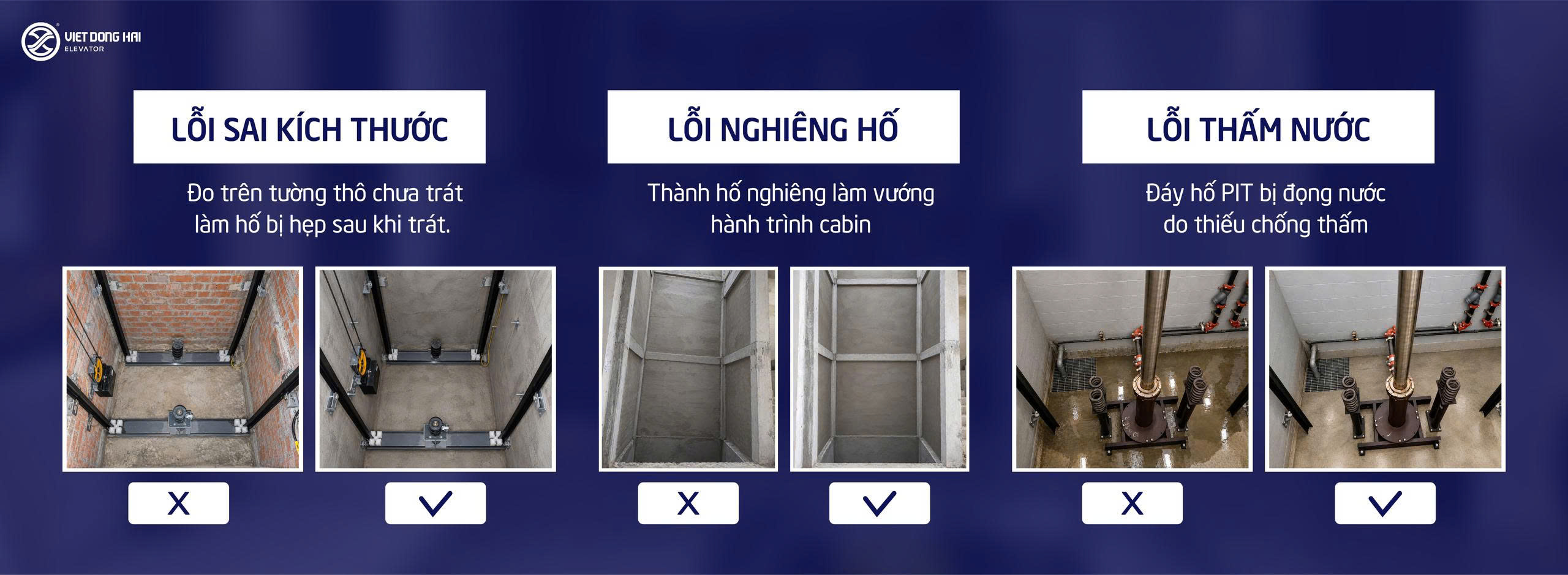

3 lỗi thi công thang máy thường gặp

Trường hợp thực tế từ kỹ sư VDH

• Trường hợp 1: Công trình nhà phố 5 tầng tại Quận 3, TP.HCM
  • Vấn đề: Hố PIT bị thiếu 150mm độ sâu do nhà thầu thô tính từ cốt sàn thô, chưa trừ lớp hoàn thiện sàn.
  • Cách xử lý: Kỹ sư VDH phối hợp điều chỉnh lại độ dày lớp láng nền đáy PIT kết hợp sử dụng bộ giảm chấn hành trình ngắn chuyên dụng được nhà sản xuất chấp thuận, giúp xử lý dứt điểm mà không cần đục móng.
• Trường hợp 2: Tòa nhà văn phòng tại Cần Thơ
  • Vấn đề: Thân hố thang bị nghiêng 35mm ở tầng 4 do thợ xây không thả dây dọi.
  • Cách xử lý: Tiến hành gọt đục cục bộ các điểm lồi và bổ sung bản mã đệm chân ray để đảm bảo độ thẳng đứng tuyệt đối cho hệ thống ray dẫn hướng.

Công trình của bạn đang gặp vướng mắc về kỹ thuật hố thang?

Đừng ngần ngại, hãy gọi ngay Hotline 1900 9495 để kỹ sư Việt Đông Hải trực tiếp hỗ trợ tư vấn phương án xử lý tối ưu nhất!

Checklist nghiệm thu hố thang máy trước khi lắp đặt

Nghiệm thu hố thang là bước kiểm tra bắt buộc trước khi tiếp nhận thiết bị. Hãy sử dụng checklist dưới đây để đo kiểm trực tiếp tại công trình:

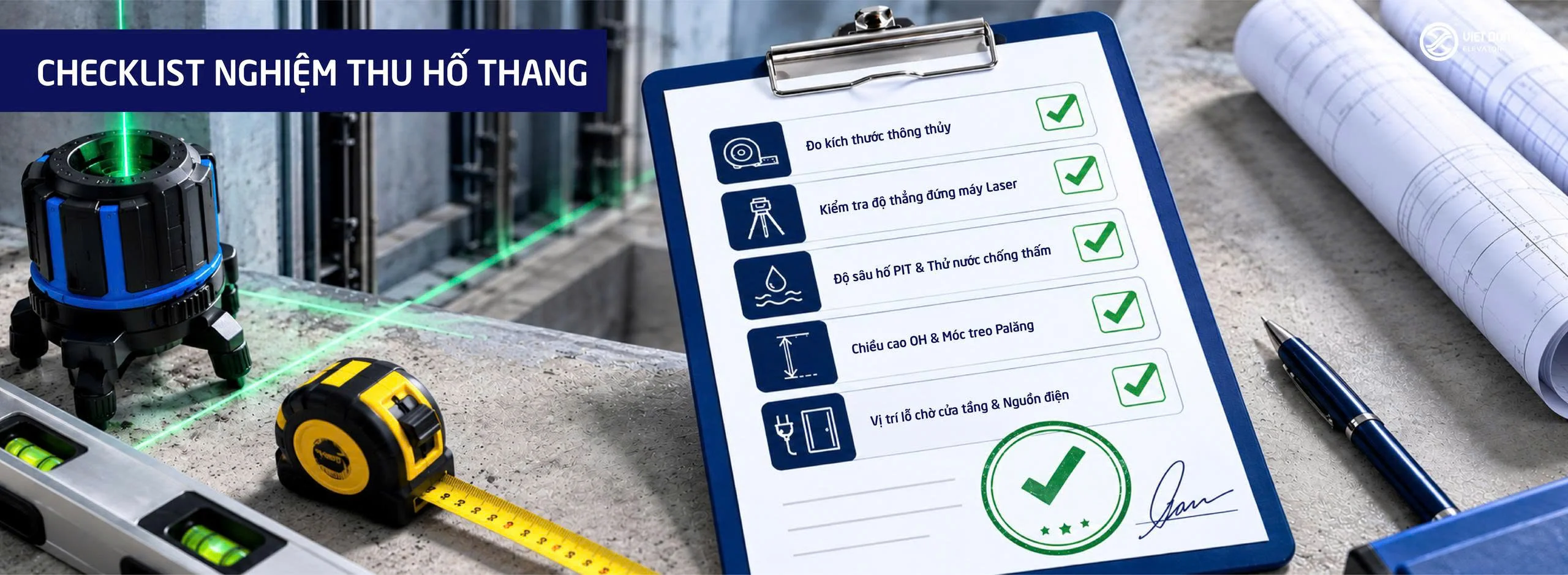

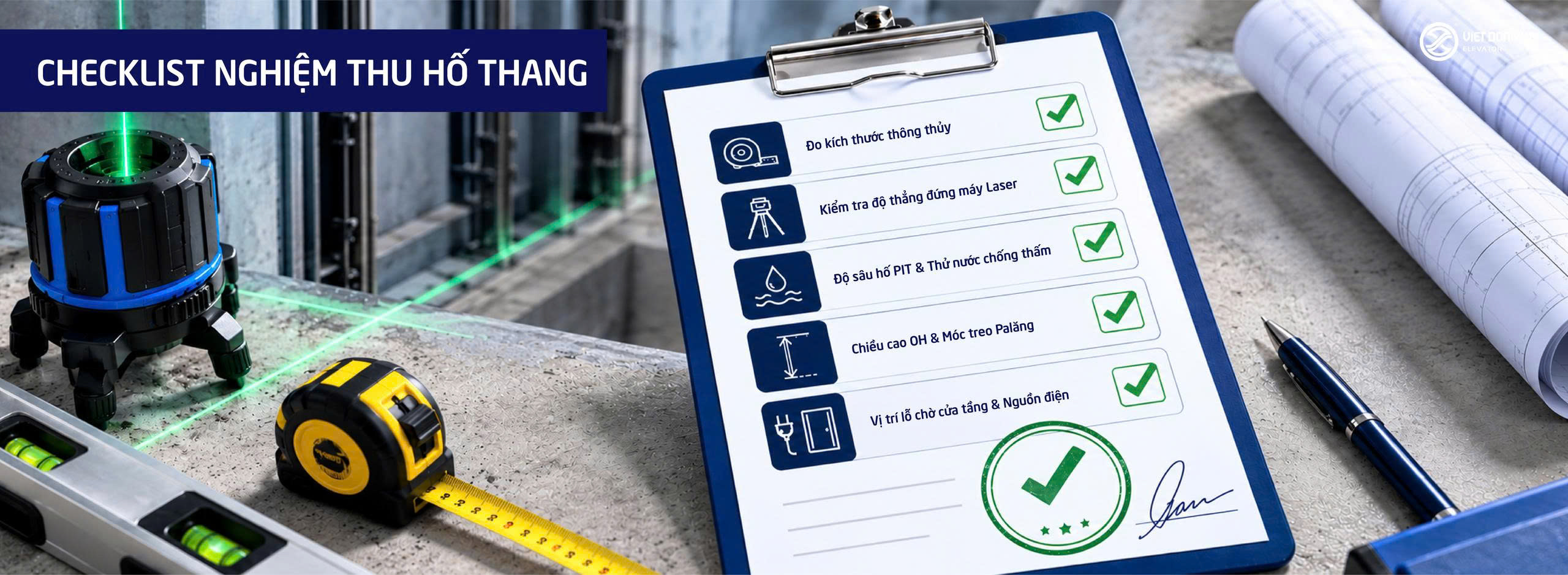

Checklist nghiệm thu hố thang

Danh mục kiểm tra hố thang máy (Checklist)

1. Kích thước thông thủy:
   • [ ] Chiều rộng và chiều sâu hố đúng bản vẽ thiết kế (đo trên mặt tường hoàn thiện).
   • [ ] Đo kiểm tại tối thiểu 3 vị trí: Đáy hố, giữa hố và đỉnh hố.
2. Độ thẳng đứng:
   • [ ] Thành hố thang không bị nghiêng, vặn quá dung sai kỹ thuật cho phép.
3. Hố PIT:
   • [ ] Chiều sâu hố PIT đạt chuẩn theo bản vẽ sau khi đã láng nền hoàn thiện.
   • [ ] Bề mặt đáy PIT khô ráo, phẳng, có hố thu nước và độ dốc nhẹ về hố thu.
4. Tầng đỉnh (OH):
   • [ ] Chiều cao OH đạt yêu cầu, không bị vướng dầm, mái hay vòi chữa cháy.
   • [ ] Đã bố trí móc treo palăng/dầm chịu lực trên đỉnh hố theo thiết kế.
5. Chống thấm:
   • [ ] Đáy và tường hố PIT khô ráo, không có hiện tượng thấm dầm, đọng nước.
6. Lỗ chờ & Dầm đỡ:
   • [ ] Lỗ chờ cửa tầng, dầm đỡ ray, dầm cửa tầng đúng vị trí và kích thước.
7. Hệ thống điện:
   • [ ] Đã kéo nguồn điện thi công/vận hành và dây tiếp địa đến đúng vị trí tủ điện.
8. An toàn công trường:
   • [ ] Các ô cửa tầng đã có rào chắn bảo vệ an toàn.
   • [ ] Hố thang sạch sẽ, không đọng rác thải hay vật liệu xây dựng.

Quy định về thành phần ký biên bản nghiệm thu

Biên bản nghiệm thu mặt bằng hố thang máy chỉ có giá trị pháp lý và kỹ thuật khi có đầy đủ xác nhận của:

1. Đại diện Nhà thầu thi công phần thô: Xác nhận đã hoàn thành xây dựng theo bản vẽ.
2. Đại diện Đơn vị Giám sát / Chủ đầu tư: Xác nhận chất lượng thực tế.
3. Đại diện Đơn vị Thang máy: Xác nhận hố thang đảm bảo điều kiện kỹ thuật để tiến hành lắp đặt thiết bị.

Dịch vụ tư vấn thiết kế & thi công hố thang máy tại Việt Đông Hải

Với hơn 10 năm kinh nghiệm trong ngành thang máy và hàng ngàn dự án đã hoàn thành, Công Ty Cổ Phần Công Nghệ Việt Đông Hải (VDH) cung cấp giải pháp toàn diện về tư vấn thiết kế & thi công hố thang máy:

Dự án thực tế & Năng lực Việt Đông Hải

• Tư vấn kỹ thuật miễn phí: Khảo sát thực tế công trình, tư vấn giải pháp tối ưu vị trí, tải trọng và dòng thang phù hợp.
• Cung cấp bản vẽ chuẩn xác: Phát hành bản vẽ thiết kế hố thang chi tiết gửi kiến trúc sư và đơn vị thi công thô.
• Giám sát kỹ thuật song hành: Đồng hành cùng nhà thầu xây dựng trong suốt quá trình đổ móng, xây hố để kiểm soát sai số.
• Hỗ trợ kiểm định & Bàn giao: Đảm bảo hố thang và thiết bị đạt đầy đủ các tiêu chuẩn kiểm định an toàn Việt Nam (TCVN) trước khi đưa vào vận hành.

Năng lực & Bằng chứng thực tế của Việt Đông Hải

• Kinh nghiệm: Đã thi công và bàn giao thành công hơn 1.000 dự án thang máy dân dụng và công nghiệp trên toàn quốc.
• Mạng lưới phục vụ: Hệ thống văn phòng và chi nhánh tại TP.HCM, Cần Thơ và Đà Nẵng, đảm bảo hỗ trợ kỹ thuật nhanh chóng.
• Chất lượng chứng nhận: Thiết bị nhập khẩu chính hãng, đầy đủ chứng nhận nguồn gốc (CO) và chất lượng (CQ).

Bạn chỉ cần gửi bản vẽ mặt bằng kiến trúc hoặc kết cấu, đội ngũ kỹ sư của chúng tôi sẽ phân tích và phản hồi các lưu ý kỹ thuật hoàn toàn miễn phí!

• Hotline 24/7: 1900 9495
• Zalo / Phone: 0931 31 55 95
• Email: info@vdhcorp.com
• Website: https://vietdonghai.com/

→ Xem thêm: VIỆT ĐÔNG HẢI | 15 NĂM PHÁT TRIỂN, HƠN 3.000 DỰ ÁN ĐỒNG HÀNH

Câu hỏi thường gặp (FAQ)

1. Hố thang máy gia đình cần kích thước tối thiểu là bao nhiêu?

Không có một kích thước tối thiểu chung. Kích thước hố phụ thuộc vào loại thang, tải trọng và thiết kế cửa. Đối với thang gia đình nhỏ nhất (tải trọng khoảng 250kg – 300kg), kích thước thông thủy hố thang có thể từ 1200mm x 1200mm. Hãy liên hệ đơn vị thang máy để có số liệu chính xác theo dòng thang bạn chọn.

2. Hố PIT thang máy sâu bao nhiêu là đạt chuẩn quy định?

Độ sâu PIT đạt chuẩn là độ sâu đáp ứng đúng bản vẽ kỹ thuật của nhà sản xuất thang máy và tuân thủ Tiêu chuẩn Quốc gia (TCVN 6395:2008). Thông thường, độ sâu hố PIT thang máy gia đình dao động từ 1000mm đến 1400mm tùy tốc độ và tải trọng.

3. Chiều cao OH thang máy là gì, có thể hạ thấp hơn được không?

OH (Overhead) là khoảng cách từ mặt sàn dừng trên cùng đến trần hố thang. Chiều cao này được tính toán để đảm bảo khoảng không an toàn cho kỹ sư bảo trì và chứa các thiết bị đỉnh hố. Không được tự ý hạ thấp OH nếu không có sự đồng ý kỹ thuật từ nhà sản xuất.

4. Công trình nhà ở đã xây xong có thi công lắp thang máy được không?

Hoàn toàn được. Với nhà cải tạo, giải pháp tối ưu là sử dụng các dòng thang hố PIT nông hoặc dựng khung thép/khung kính dọc theo ô giếng trời, giúp hạn chế việc can thiệp vào kết cấu móng hiện hữu.

5. Phương pháp chống thấm hố PIT nào hiệu quả nhất?

Phương pháp hiệu quả nhất là chống thấm thuận (thi công từ bên ngoài) ngay từ giai đoạn đổ móng bê tông, kết hợp đặt băng cản nước (waterstop) tại các vị trí mạch ngừng thi công.

6. Chi phí thi công phần thô hố thang máy khoảng bao nhiêu?

Chi phí thi công hố thang phụ thuộc vào số tầng, phương án kết cấu (tường gạch, cột bê tông hay khung thép) và điều kiện địa chất. Quý khách có thể gửi bản vẽ để Việt Đông Hải hỗ trợ lập dự toán tham khảo.

7. Tôi có thể lấy bản vẽ CAD hố thang máy ở đâu?

Bạn có thể tải bản vẽ CAD mẫu trực tiếp trong bài viết này hoặc liên hệ hotline 0931 31 55 95 để được kỹ sư VDH xuất bản vẽ DWG chi tiết theo đúng kích thước công trình của bạn.

8. Hố thang xây bị lệch kích thước thì xử lý thế nào?

Nếu mức lệch nhỏ nằm trong sai số cho phép của thiết bị, kỹ sư sẽ điều chỉnh hệ thống gá ray. Nếu sai lệch lớn, cần tiến hành đục gọt tường hoặc đổi sang phương án thang có kích thước cabin phù hợp hơn.

KẾT LUẬN

Hố thang máy là phần kết cấu hạ tầng quan trọng và khó sửa chữa nhất sau khi đã hoàn thiện phần thô. Việc tư vấn thiết kế & thi công hố thang máy đúng kỹ thuật ngay từ đầu sẽ giúp gia chủ và nhà thầu tiết kiệm thời gian, tối ưu chi phí và đảm bảo an toàn vận hành dài lâu.

3 Nguyên tắc vàng cần nhớ:

1. Chốt thông số thang sớm: Hãy chọn đơn vị thang máy trước khi chốt bản vẽ móng.
2. Thi công chuẩn bản vẽ thiết bị: Tuân thủ chính xác các kích thước Rộng x Sâu, độ sâu PIT và chiều cao OH.
3. Đảm bảo chống thấm: Xử lý chống thấm hố PIT ngay từ giai đoạn làm móng và thử nước nghiệm thu nghiêm ngặt.
