THIẾT KẾ THANG MÁY

Trước khi xây dựng công trình, chủ đầu tư thường gặp phải những băn khoăn không biết nên lựa chọn thang máy như thế nào cho tốt, đơn vị nào cung cấp uy tín, thiết kế thang máy thế nào cho trang nhã và tôn lên vẻ sang trọng cho công trình… Và một số câu hỏi thường gặp nhất là:

1. Kích thước thang máy như thế nào cho phù hợp?
2. Tải trọng thang máy bao nhiêu?
3. Phần hố thang xây dựng thế nào?
4. Tiêu chuẩn kích thước hố PIT, OH và phòng máy là bao nhiêu?
5. Thiết kế cửa thang máy thế nào?

Hãy cùng Thang máy Việt Đông Hải tìm hiểu qua bài viết bên dưới nhé!

Thiết kế kích thước thang máy

Trong thiết kế thang máy, phần kích thước thang máy sẽ được quyết định bởi diện tích và tải trọng theo nhu cầu sử dụng của chủ đầu tư. Thường sẽ có những thông số tham khảo cơ bản tùy theo mục đích sử dụng của công trình (đáp ứng diện tích tối thiểu có thể lắp đặt thang máy 1200mmx1200mm)

Tải trọng thang máy

Có rất nhiều mức tải trọng chủ đầu tư có thể lựa chọn để phục vụ cho mục đích sử dụng của công trình: 375kg, 450kg, 630kg, 800kg, 1050kg, 1350kg….

– Nếu là thang máy gia đinh sử dụng đi lại, tải trọng nhỏ nhất là 300kg – 450kg, tốc độ trung bình 30m/p

– Công trình sử dụng tải trọng lớn hơn từ 450kg – 1000kg , tốc độ có thể 60m/p hoặc 90m/p.

Thiết kế hố PIT thang máy

Kích thước hố PIT của thiết kế thang máy phải bằng kích thước hố thang

Sai lệch chiều rộng đo từ đường trục đối xứng về mỗi bên không được vượt quá +40/-20mm.

Sai lệch vị trí đường trục đối xứng của mỗi khoang tầng so với đường trục thẳng đứng chung ứng với tâm giếng thang không vượt quá 10mm.

Đáy hố PIT yêu cầu dày trên 200mm

Chiều sâu hố PIT cần đạt chuẩn 1400mm

Chiều cao OH tiêu chuẩn

Khi thiết kế thang máy, chiều cao OH phải đảm bảo từ 3800mm – 4200mm

Đảm bảo chiều cao tầng OH còn là yếu tố quan trọng tạo ra không gian cần thiết giúp quá trình lắp đặt thiết bị diễn ra thuận lợi. Ngoài ra, việc chiều cao này được đảm bảo đúng yêu cầu còn giúp việc bảo trì, bảo dưỡng thang máy trong suốt quá trình sử dụng được diễn ra thuận lợi và nhanh chóng nhất.

Thiết kế cửa thang máy

Chiều cao chuẩn của cửa thang là 2100mm, khoảng mở cửa sẽ phụ thuộc vào kích thước thang. Tùy vào kích thước của phòng thang mà khoảng mở cửa có thể là 650, 700, 800, 900,…

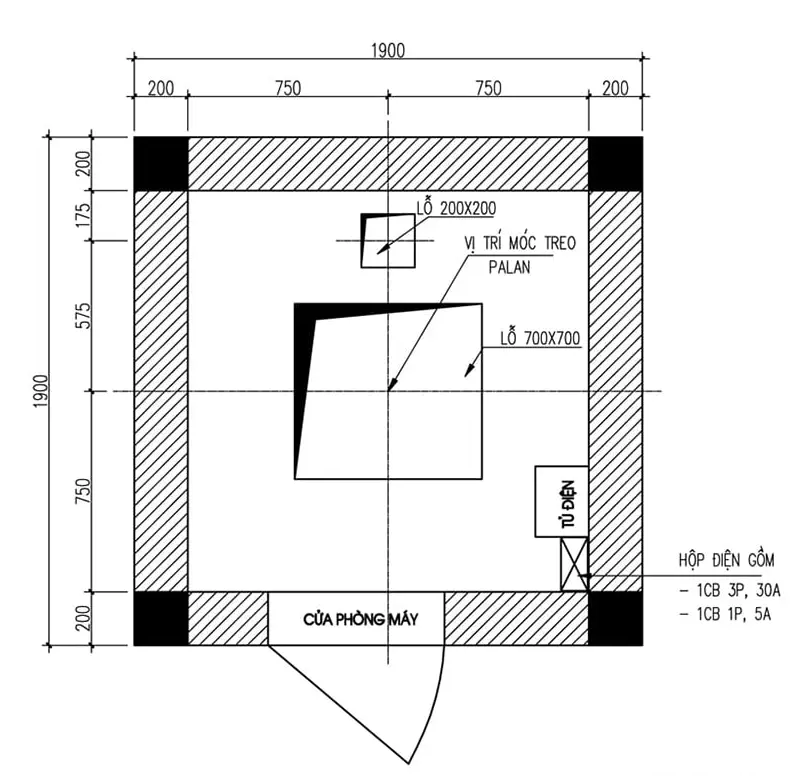

Thiết kế phòng máy

Phòng máy thang máy là nơi đặt các thiết bị quan trọng nhất của một chiếc cầu thang máy như máy kéo, tủ điều khiển, do đó khi làm phần này thì chủ đầu tư cần đặc biệt lưu ý phải làm đúng bản vẽ thiết kế của nhà sản xuất để đảm bảo kết cấu chịu lực cũng như độ thông thoáng cần thiết.

Chính vì tính chất quan trọng của hạng mục này nên các công trình khi đã ký hợp đồng mua thang máy đều phải được chuyên viên kỹ thuật tiến hành tư vấn, giám sát và kiểm tra trước khi đổ bê tông phần sàn phòng máy.

1. Có làm móc treo ở nóc phòng máy.
2. Chừa các lỗ trên sàn phòng máy theo bản vẽ.
3. Lắp đặt hệ thống thông thoáng ( máy lạnh, cửa sổ hoặc quạt hút ) sao cho nhiệt độ trong phòng máy thấp hơn 35 C.
4. Lắp cửa phòng máy có khoá và lắp đèn chiếu sáng trong phòng máy.
5. Làm cầu thang ( hoặc lối đi thuận tiện ) lên phòng máy.

Cung cấp nguồn điện

1. Lắp đặt đường dây điện nguồn 3 phase – 15KVA – 4 dây và một dây tiếp đất đến phòng máy, yêu cầu điện trở tiếp đất không quá 4 Ohm.
2. Lắp đặt hộp điện nguồn cho phòng máy tại cao độ 1500 mm, bên trong có 1 CB 3 phase – 50A và 1CB 1 phase – 05A.

LẮP ĐẶT THANG MÁY

Yêu cầu khi lắp đặt thang máy

Công ty thang máy Việt Đông Hải xây dựng đội ngũ kỹ sư, công nhân có trình độ, năng lực và giàu kinh nghiệm. Bên cạnh đó, công ty chú trọng vào sự an toàn và chuyên nghiệp nền tất cả các dự án thực hiện đều đạt chất lượng tốt về vận hành, đúng về tiến độ và tận tình chu đáo về dịch vụ.

Quy trình lắp đặt thang máy được thực hiện nghiêm ngặt, dưới sự giám sát chặt chẽ của các bên liên quan, theo đúng quy chuẩn khu vực và quốc tế.

Kiểm định và cấp phép

Trước khi đưa vào sử dụng, thang máy sẽ được kiểm định bởi các Trung tâm kiểm định kỹ thuật hoặc các đơn vị có đủ năng lực và được cấp phép theo quy định của Bộ Lao động thương binh và xã hội.
